近年來，在電子病歷應用水平評級要求以及醫院在不同業務間實現協同等多種因素的推動下，集成平臺成為各大型醫院信息化建設中重點的項目。
“醫療信息系統集成”并不是一個全新的詞匯，早在十幾年前就已經在醫院信息化的浪潮中初露端倪，也有一些敢于“吃螃蟹”的醫院開始嘗試建設自己的集成平臺。這些年，在國家衛健委的互聯互通標準化測評推動下，集成平臺作為參評的“必要條件”進入眾多醫院信息化建設的優先發展名單，經過了行業化的不斷論證和實踐，取得了飛躍式的發展。
對于集成平臺，很多HIT行業領域的專家人士都有精辟獨到的見解。本系列文章會從我們公司集成平臺的建設、過程、經驗、應用、成果等五個部分展開，向大家分享我院一路走來的集成平臺實踐經驗，希望能夠為更多醫院信息化同仁提供借鑒和些許參考。
本文將圍繞醫院集成平臺的資源需求以及其對 IT 基礎架構的要求展開討論，并給出基于超融合架構的方案配置參考與傳統架構的對比分析。

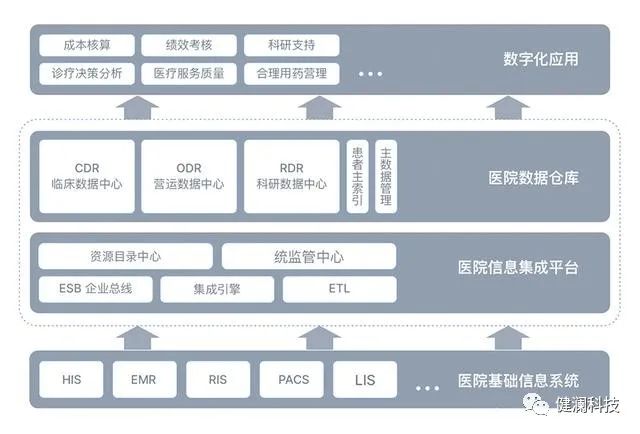

圖：集成平臺總體架構圖
隨著醫院信息化建設的不斷完善，醫院逐步上線了 HIS、EMR、PACS、LIS 等多個業務系統。
由于這些業務系統由不同廠家開發，各個系統擁有不同的操作系統、數據庫，進而導致不同業務系統之間需求調用復雜、接口數量多且無統一標準、數據交互效率低下、維護困難等問題。
集成平臺的重要性在于，其不僅能夠在各個系統之間實現統一集成和交互，同時為數據集成提供了可能。
通過將各個系統產生的數據集中存儲并重新組織形成醫院的數據倉庫，集成平臺為下一步數據分析創造條件，即充分挖掘數據價值進而形成一系列數字化應用支撐智能化決策，幫助醫院實現真正數字化轉型?？梢哉f，集成平臺是醫院數字化轉型的重要基礎。
在部署集成平臺時，醫院需要清晰了解集成平臺的架構，從平臺的實際需求出發，并結合醫院資源池建設的整體規劃，為集成平臺選擇合適的基礎架構。
醫院集成平臺的實現方案有很多種，早期以接口調用集成方案為主，但這種方案集成效率較低，后期逐漸轉向企業服務總線（ESB）為主要框架。
可根據客戶的請求和事件提供路由，數據轉換、翻譯等服務。
具有快速、并行的消息處理能力。
無法保證消息或服務請求的順序，而醫院業務之間調用大多有嚴格處理順序要求。
不支持國際醫療標準，不利于醫療數據上報、醫療機構之間的數據交互。
ESB 引入消息隊列軟件處理服務請求順序的問題、改造 ESB 支持醫療標準協議等方案雖然在一定程度上實現了 ESB 的優化，但存在方案極其復雜，開發難度過大，成本過高等問題，可見在集成平臺建設中，單憑 ESB 軟件是無法完全滿足業務的需求。
經過多年的發展與試錯，醫院集成平臺逐步形成了以 ESB（企業服務總線）、IE（集成引擎）、ETL 工具三種技術組合而成的搭建方案。
如上圖所示，集成平臺的集成工作主要包括兩個部分：應用集成和數據集成。
應用集成主要實現各個業務系統之間的請求和調用，由 ESB 和 IE（集成引擎）兩部分組成；其中 ESB 負責同步數據處理操作，IE 集成引擎負責異步數據處理。
ESB 充分發揮并行處理優勢，實時、高效地處理系統之間的請求。
IE 集成引擎支持以 HL7、CDA 等國際醫療標準協議交互，提供消息異步處理機制，解決重視次序的服務調用需求。
國內集成平臺常用的集成引擎方案如下表所示?？梢钥闯?，國內的集成平臺廠商大多采用國外成熟的 ESB 企業服務總線產品/集成引擎產品。

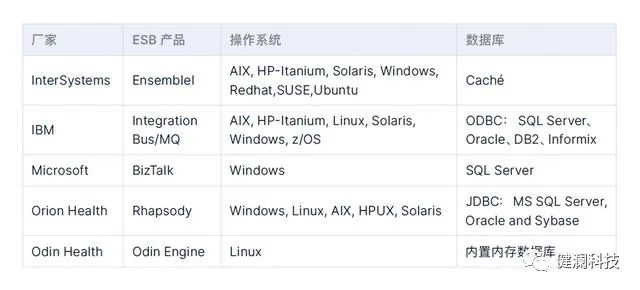

常見 ESB/集成引擎 產品的系統要求和數據庫支持情況如下：
數據集成主要任務是將醫院各個系統所產生的數據集中，清洗，并以新的組織結構進行存儲，形成醫院數據倉庫，以便后續對數據進行分析，挖掘和利用。

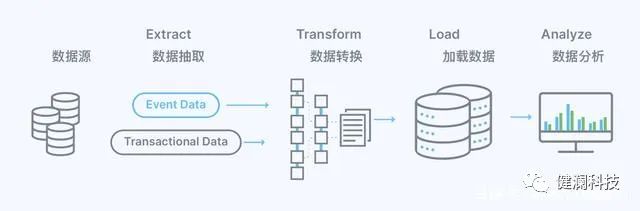

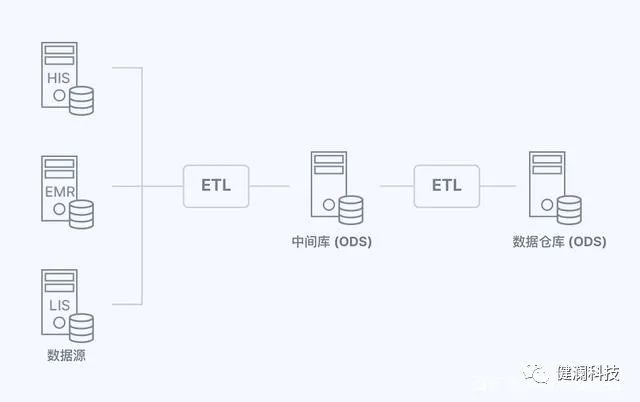

ETL 是 extract-transform-load 三個數據處理過程的縮寫：
數據抽取（Extract）：連接各個業務系統數據庫，抽取數據庫日志和事務數據。
數據轉換（Transform）：抽取數據后，對數據進行驗證、清洗、根據規則執行轉換。
數據加載（Load）：將處理好的數據加載到目標數據庫。
理論上， ETL 工具可從生產業務系統的數據庫直接抽取數據并轉換數據，但這種方式會對生產數據庫帶來較大壓力，直接影響業務系統響應速度。為了解決這個問題， ETL 過程會先將數據完封不動地抽取到中間數據庫（臨時庫），數據轉換、數據加載都會發生在臨時庫中，以最大程度上降低對生產數據庫的影響。
量體裁衣，平臺運行環境和架構是什么？

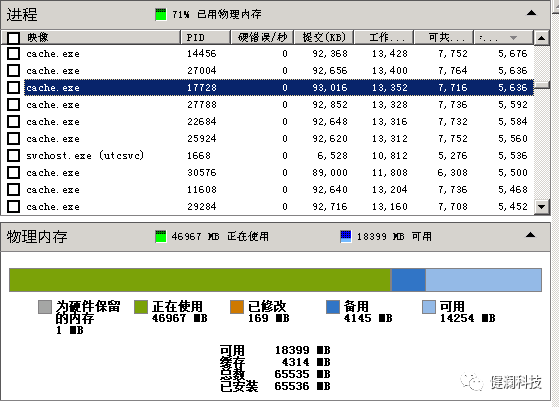

集成平臺運行在vSphere虛擬化集群環境，虛擬化集群由6臺X86架構的華為RH5885服務器和一套CHANGHONG CNX400 2存儲組成。邏輯主機的配置為windows server 2008 R2 64位，64G內存，E7-4830四核四處理器，500G的磁盤空間。常態情況的CPU利用率為20%，內存平均利用率為70%左右。從硬件運行環境而言，集成平臺不需要非常高的硬件配置，其對內存消耗比較大，主要是緩存線程的使用。
圖：集成平臺服務器內存使用率
集成平臺的核心技術架構是ESB(Enterprise Service Bus的簡稱，中文翻譯為企業服務總線)。在這里，我們把企業服務總線在醫療衛生行業內特定的實現稱之HSB(健康服務總線,Health Service Bus),這些特定的實現包括了醫療行業特殊的協議和標準，例如：信息交換標準HL7,醫學數字成像和通信標準DICOM等。

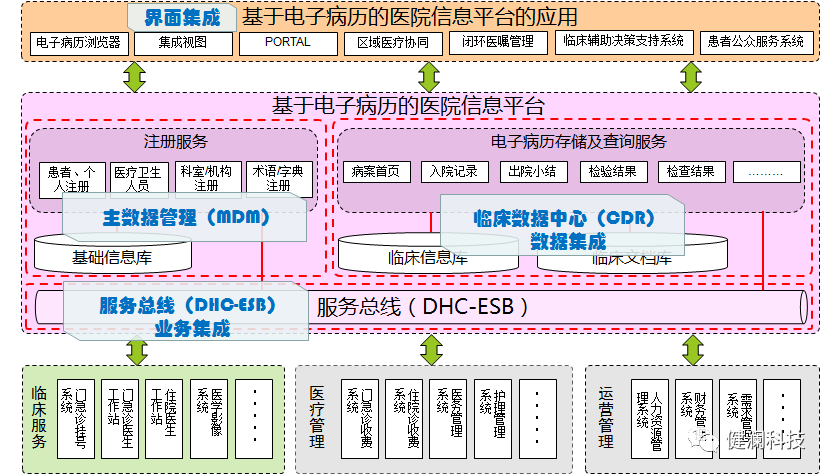

我司集成平臺采用基于電子病歷的醫院信息平臺進行各系統間的業務及數據集成，主要通過服務總線(DHC-ESB)完成系統間的業務協同，通過主數據管理（DHC-MDM）完成數據標準的管理，通過臨床數據中心（CDR）完成數據的整合。
圖：集成平臺總體架構圖

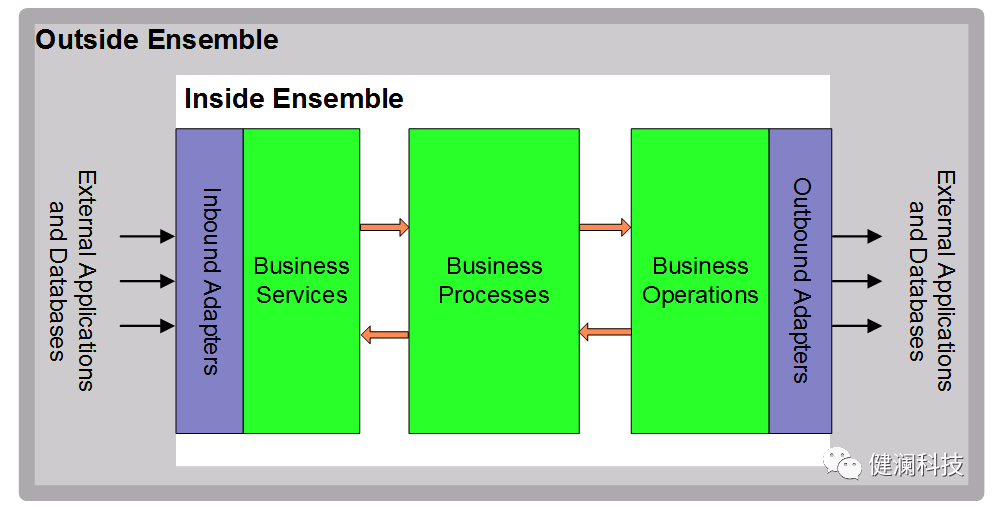

我院集成平臺的內部架構采用的是InterSystems Ensemble，HSB是其運行的邏輯架構，InterSystems Ensemble平臺的內部架構如圖所示：
圖：Ensemble平臺的內部架構
Ensemble的內部架構由三個主要的構件組成，分別是：BS、BP、BO。
業務服務（BusinessService）簡稱BS，是Ensemble中所有外部請求/外部數據的入口。Ensemble中內置了多種常用的導入型適配器供開發人員在BS中直接使用，其中包括并不限于SOAP、SQL、HTTP、File、FTP、HL7等。
業務流程（BusinessProcess）簡稱BP，是Ensemble中的業務處理模塊，在BP中可以實現數據轉換、數值對照以及根據規則引擎做出的消息分發等功能，BP是Ensemble的中樞，由各種不同類型BS進入的數據，經過BP的處理，最終通過各種不同類型的BO流出Ensemble。
業務操作（BusinessOperation）簡稱BO，是Ensemble對外發送請求或數據的出口，Ensemble中內置了多種常用的導出型適配器（OutboundAdapter）供開發人員在BO中直接使用，其中包括并不限于SOAP、SQL、HTTP、File、FTP、HL7等。

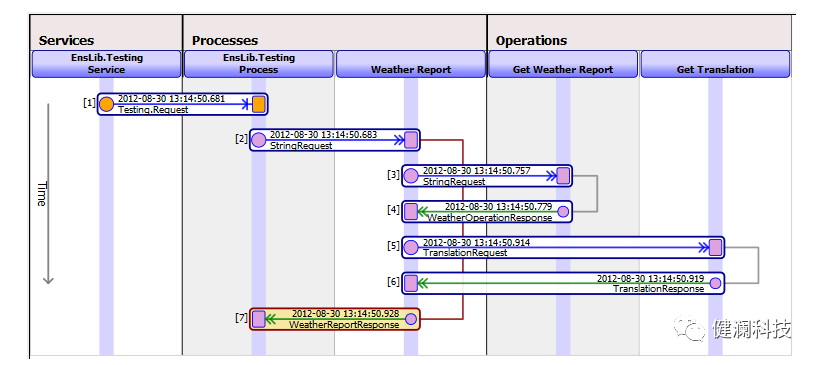

通過打開Ensemble的消息路徑圖，我們可以監測每一條消息的運行狀態和路徑，通過此圖，我們可以一目了然的看到消息是如何在平臺內部運行的。
圖：Ensemble的消息路徑圖
3.集成平臺能做什么？
集成平臺基于SOA（Service-Oriented Architecture，面向服務的架構），無侵入式設計，不改變現有信息系統的運行，由集成平臺完成各類業務數據的采集、轉發、解析、存儲和使用管理。集成平臺管理層提供業務日志、事件日志、業務規則日志、端到端的消息跟蹤業務監控功能，實現在開發階段的有效調試以及運行期間的故障診斷分析，利用集成平臺的故障可追溯機制，管理員可快速定位導致異常的環節。

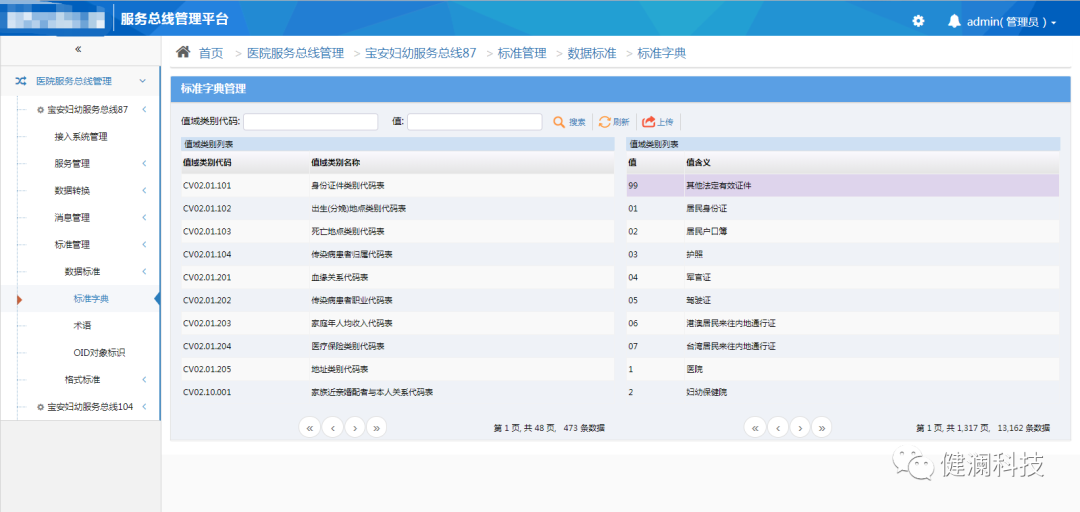

圖：標準字典維護模塊

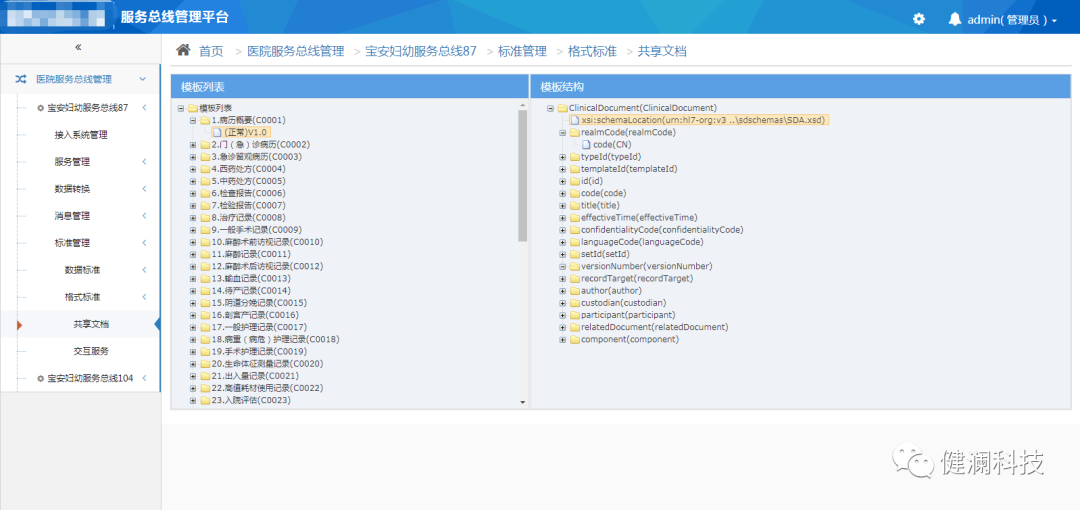

圖：基于HL7的標準文檔CDA
圖：消息日志
通過集成平臺，其他業務系統可以很容易的對接到集成平臺的業務流程中來，通過集成平臺的數據集成和業務集成，各個系統繼承已有的數據和服務，降低了各個子系統之間的高耦合性。
4.集成平臺是如何實現業務互通的？
集成平臺通過Ensemble的“注冊－發布－訪問”機制對醫院信息平臺各種共享服務資源進行注冊與發布，從而實現服務資源共享及粗粒度應用服務之間的互操作。其核心是建立基于消息引擎的院內集成平臺服務總線(HSB)，通過基于SOAP（Simple Object Access Protocol，簡單對象訪問協議）的WebServices、HL7消息等將各系統與業務系統(HIS、EMR、PACS等)對接，并實現患者就醫流程的閉環處理。第三方系統通過集成平臺獲取所需信息并將回傳信息返回給集成平臺。

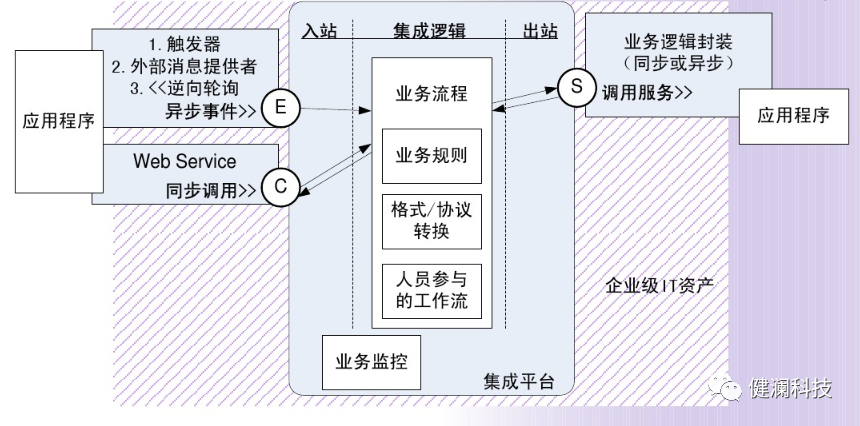

當某個業務需要某個應用程序將數據發送給另一個方應用時，由該程序向平臺發送一個消息，經過平臺對消息進行接收和處理(BS中定義)，按照平臺預先設計好的消息流程(BP中定義)，調用目標系統的服務，通過此服務將消息內容寫入目標業務系統中。在此過程中，業務系統不需要考慮目標系統的數據結構是否與自己一致，也不需要鏈接對方的數據庫（比如采用視圖，存儲過程的方式調用目標系統）。只需要將消息發送給平臺，再由平臺完成后續的流程。平臺的BO能通過輸出適配器，API，或者其他方式來訪問Ensemble外部應用。
圖：集成平臺內部業務流程處理
5.集成平臺的主要作用
總體而言，集成平臺主要解決了以下幾個問題:
第一：兼容多個異構系統，并快速進行對接，使各個業務系統之間的數據可以交互。
第二：通過平臺交互，統一患者就診檔案。
第三：以集成平臺為基礎，可逐步建立區域級的信息平臺,從而使發展區域醫療，集團化醫院有了技術上的保證。
第四：同時，能夠采集海量的臨床數據，為醫院的教學科研工作奠定基礎。
